产品型号

HYJH-G1200-20KV

产品名称

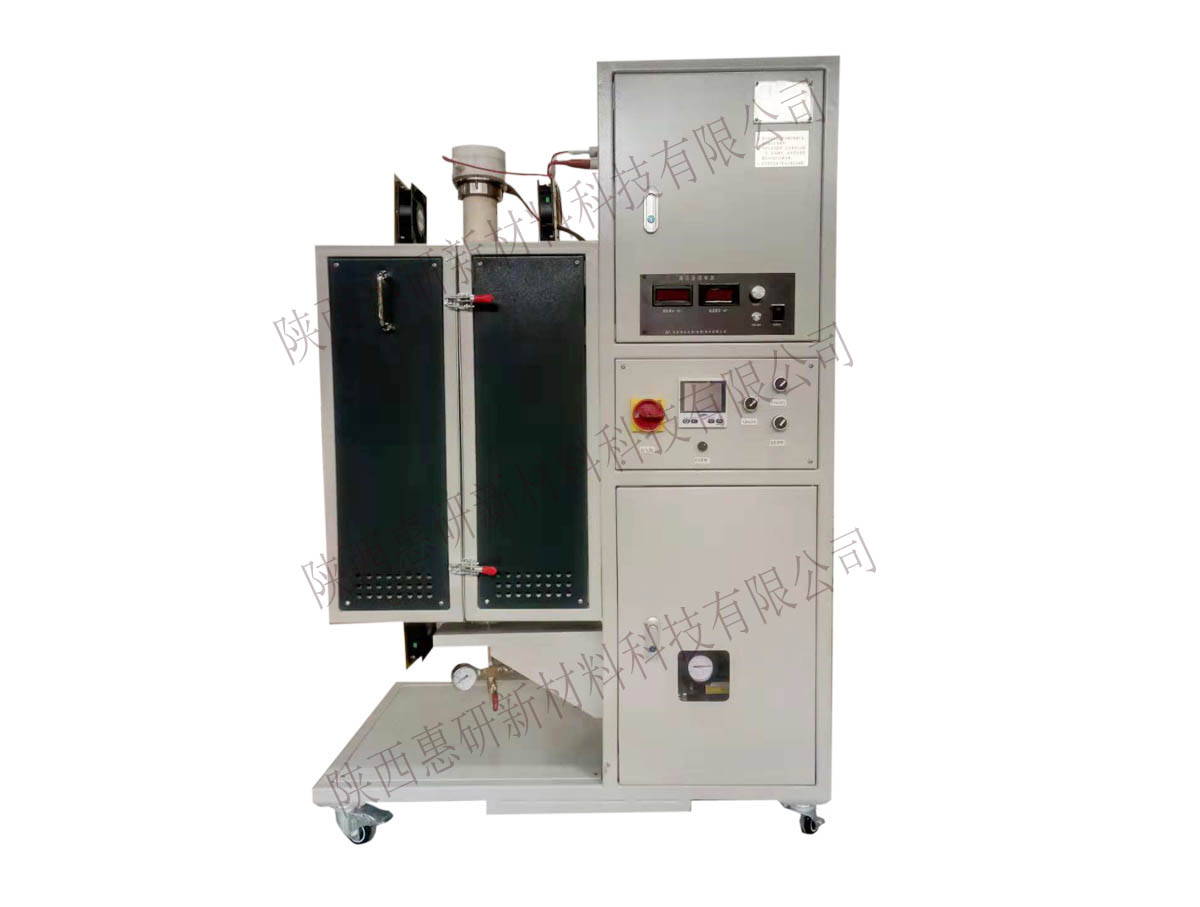

20KV高温压电极化装置

结构

炉身

采用管式双层壳体结构，壳体表面的温度小于60度；

极化电源配置在炉体侧方或可靠的钢架上；

炉管

采用通用99瓷刚玉管，直径φ70厚度5mm。

电源

加热电源

AC380V，功率≤8kw

极化电源

直流0-20KV（±5%）连续可调，具有过流击穿保护功能。

温度控制

加热方式

采用硅碳棒加热

工作温度范围

室温~1200℃连续可调，最小调节单元1℃

额定温度

1200℃

升温速度

额定升温速率10℃/min；

最大升温速率20℃/min。

温度控制方式

采用32段程序温度控制表，带编程曲线及当前温度显示功能；S型热电偶进行测温，热电偶位于加热棒和炉管之间；设置断偶和过温保护.

控温精度

±1℃

温度均匀性

±5℃

真空系统

硬件

双极机械泵一台，真空表一只，真空调节阀一只，过压保护泄压阀一只

极限真空度

-0.08Mp

预留保护气气路

1路（适用于接外径φ8不锈钢管），带进气调节阀一只。

极化参数

一次极化样品

40x40x0.5一片

极化方式

两种极化模式：接触式和非接触式；

两个极化方向：沿面内长度方向和面外厚度方向。

工作环境

0℃～+50℃,相对湿度≤90%；

运行方式1、抽真空至1pa，以额定升温速率10℃/min升至800℃，手动加极化电压至20KV，持续2h；方式2、充保护气体氮气，调节压力值至大气压，以额定升温速率10℃/min升至1200℃，保持极化电压20KV，持续2h；自然冷却降温至室温，关闭极化电源。
